Módulo de pantalla TFT LCD de 3,2 pulgadas con resolución de 240x320 e interfaz MCU paralela de 16 bits para electrodomésticos

Nombre De La Marca:	Genyu
Cuota De Producción:	10
Precio:	CN¥19.57-27.39

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Cantón, China

Tamaño de pantalla:

3,2 pulgadas

Modo de visualización:

240*320

Unidad IC:

ILI9341V

Interfaz:

MCU paralelo de 16 bits

Ángulo de visión:

12 en punto

Iluminar desde el fondo:

LED blanco

Fuente de alimentación:

3,3 voltios

Tamaño del módulo:

55,04x77,7x2,4mm

Área activa:

48.6*64,8 mm

Luminancia:

260cd/m2

Resolución:

240RGBx320 píxeles

Temperatura de funcionamiento:

-10~60°C

Tipo de pantalla:

TFT

Estructura:

LCD + IC + FPC + BL

Dirección de visualización:

12 en punto

Resaltar:

3Display LCD TFT de 2 pulgadas

Modulo de LCD de resolución 240x320

Panel LCD con interfaz MCU paralela de 16 bits

Descripción del producto

3Modulo de pantalla LCD TFT de 240 x 320 pulgadas

Módulo LCD TFT compacto de 3,2 pulgadas con resolución de 240x320, diseñado específicamente para aplicaciones de electrodomésticos.

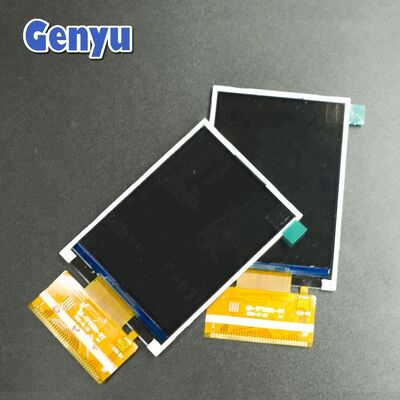

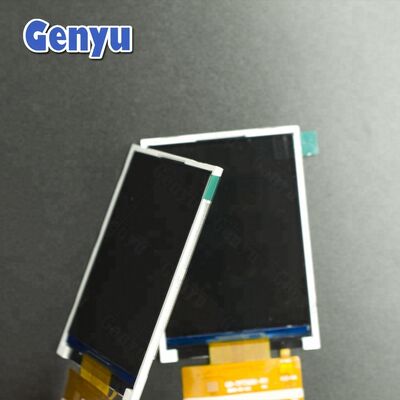

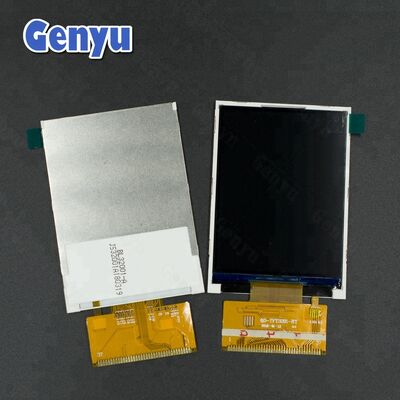

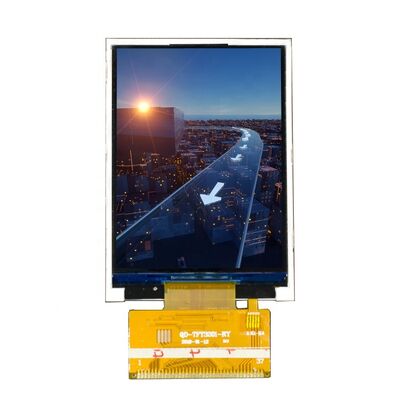

Imágenes del producto

Especificaciones técnicas

Tipo de pantalla	Las imágenes de pantalla TFT de 240 RGB × 320 puntos
Tamaño de la pantalla	3.2 pulgadas
Interfaz	MCU paralelo de 16 bits / 8 bits
IC del controlador	ILI9341V
Luminancia	260 cd/m2
Fuente de alimentación	2.8V
Resolución	240RGB × 320 píxeles
Tamaño del módulo	55.04 × 77,7 × 2,4 mm
Área de observación	48.6 × 64,8 mm
Dirección de visión	A las doce.
Temperatura de funcionamiento	-10 °C a 60 °C

Definición del pin

El número de pin.	Nombre del pin	El número de pin.	Nombre del pin
1	El GND	25	El GND
2	VCC ((2,8V)	26	YD
3	CICV	27	XR
4	Las empresas	28	YU
5	RS	29	El número de
6	WR	30 a 34 años	El valor de las emisiones de CO2 será el mismo que el valor de las emisiones de CO2.
7	Investigación y desarrollo	35	No incluido
8	Reinicio	36	El LEDA
9 a 24	DB1 a DB17	37	OMI (Organización de las Naciones Unidas)

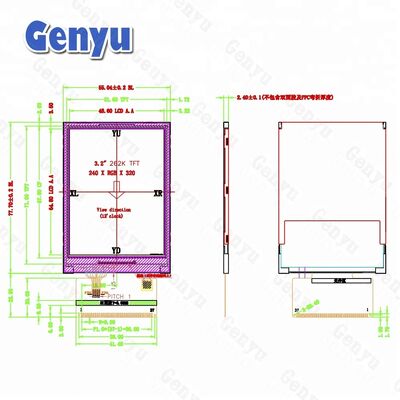

Detalles de la estructura

Diseño del módulo integrado LCD + IC + FPC + luz de fondo

Embalaje y envío

Condiciones de pago

T / T, Western Union, Paypal - Por favor, póngase en contacto con nosotros antes del pago

Tiempo de entrega

Artículos enviados dentro de los 3 días hábiles siguientes al pago
DHL/UPS/FedEx/TNT: 2 a 5 días laborables
EMS: 7 a 10 días hábiles
CPAM/HKPAM: 10 a 30 días hábiles

Embalaje

Bolsa antiestática o bolsa de burbujas (para muestras)
Paletas de plástico
Cajas de cartón

Nuestras ventajas

Hojas de datos detalladas:Documentación técnica completa, incluidas las especificaciones del IC de pantalla/módulo/conductor y los circuitos de aplicación
Apoyo para el código fuente:Se proporciona el código fuente o el código de inicialización completo
Apoyo técnico:Equipo de ingenieros con experiencia que ofrece servicios técnicos completos
Servicios de personalización:Disponible el diseño personalizado de FPC, PCB y módulos
Desarrollo de soluciones:Soluciones de funciones especiales adaptadas a sus necesidades

Compromiso con la calidad y el servicio

Apoyo técnico:Disponible durante todo el proceso de desarrollo

Aseguramiento de la calidadTodos los productos se someten a pruebas de envejecimiento con inspección visual y eléctrica al 100%.

Compatibilidad del producto:Notificación anticipada de actualizaciones con perfecta compatibilidad con versiones anteriores

Garantización:Período de garantía del producto de 12 meses

Preguntas frecuentes

Capacidad de producción

30,000m2 de planta de producción con más de 800 empleados en las divisiones LCD/LCM

Control de calidad

Certificado ISO9001, RoHS, CE con un control de calidad completo de principio a fin

Cantidad mínima de pedido

No hay límites estrictos para los modelos estándar; los modelos personalizados MOQ depende del tamaño de LCD

Tiempos de entrega

Modelos estándar: stock o 1-2 semanas; modelos personalizados: 5-6 semanas

Muestras

Muestras gratuitas disponibles con envío gratuito en China; LCD personalizado generalmente 5-8 muestras gratuitas

Personalización

Disponibles servicios completos de OEM, incluidas pantallas LCD y paneles táctiles TN, HTN, STN, FSTN VA/BTN

Variedad de productos

Display LCD, Display AMOLED, Display OLED, LCD TFT, luz de fondo, LCD personalizado, LCD COG, módulo de LCD COB, módulo de LCD TFT, pantalla LCD gráfica, LCD de segmento, LCD 128x64

Apoyo técnico

Dibujos técnicos completos, datos del circuito integrado del conductor, códigos de inicialización y soporte técnico

Ubicaciones de las fábricas

Las fábricas de la provincia de Shenzhen y JiangXi - Bienvenido a visitar con servicio de recogida desde el aeropuerto de Shenzhen Bao'an o la carretera de la estación de Shenzhen Norte
