Módulo de pantalla TFT LCD Genyu de 2.0 pulgadas con resolución de 176x220 puntos e interfaz de 22 pines

Nombre De La Marca:	Genyu
Cuota De Producción:	1000
Precio:	$1.75-1.95

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Cantón, China

Tipo de pantalla:

TFT

Tamaño de pantalla:

2.0 pulgadas

Resolución:

176(RGB)x220 puntos

Interfaz:

MCU de 8 bits

Dirección de visualización:

12 en punto

Color de pantalla:

65K/262K

Unidad IC:

ILI9225G

Iluminar desde el fondo:

3 uds LED blancos

Temperatura de funcionamiento:

-20~+70℃

Área activa:

28,03(ancho)*35,04(alto) mm

Fuente de alimentación:

3,3 voltios

Tamaño del módulo:

36,10(ancho)*51,90(alto)*2,40(profundidad) mm

Área de observación:

28,03(ancho)*35,04(alto) mm

Temperatura de almacenamiento:

-30~+80°C

Método de conexión:

DIENTE + FPC

Resaltar:

2Display LCD TFT de 0

0 pulgadas

Módulo LCD TFT de 176x220 puntos

Descripción del producto

Display LCD Genyu 22 pin - módulo TFT de 2.0 pulgadas

Display en color pequeño con resolución de 176 × 220 puntos, ideal para diversas aplicaciones industriales y electrónicas.

Configuración del pin

El pin	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21 a 22 años
El símbolo	A. No	- ¿ Qué?	No incluido	No incluido	No incluido	VDD	D7	D6	D5	D4	D3	D2	D1	D0	Investigación y desarrollo	WR	RS	Las empresas	Técnica de trabajo	Reinicio	El GND

Características clave

Tipo de pantalla LCD: TFT
Interfaz: MCU de 8 bits
IC de la unidad: ILI9225G
Ángulo de visión: 12 horas.
Fuente de alimentación: 3,3 V
Iluminación de fondo: LED blanco de 4 PCS

Especificaciones técnicas

Método de muestra	2Display TFT de 0,0 pulgadas
Tamaño del módulo	36.10 ((W) × 51.90 ((H) × 2.40 ((D) mm
Área de observación	28.03 ((W) × 35.04 ((H) mm
Temperatura de trabajo	-20 a +70 °C
Temperatura de almacenamiento	-30 a +80 °C
Vías de conexión	COG + FPC

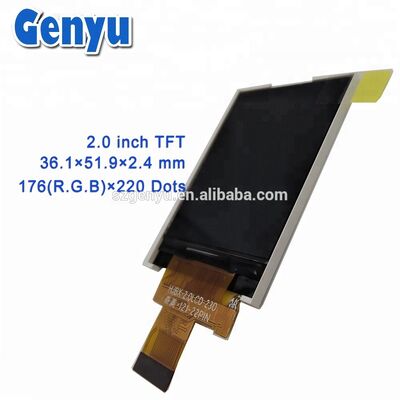

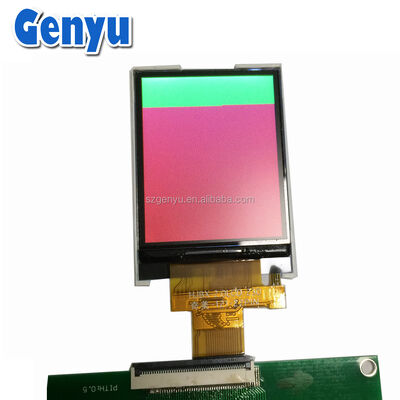

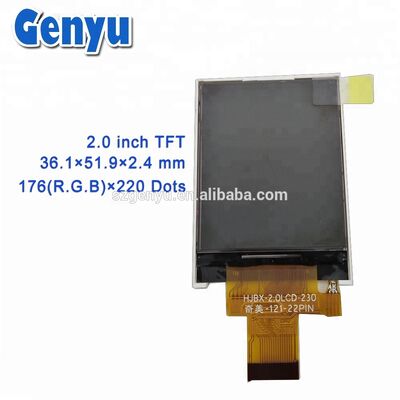

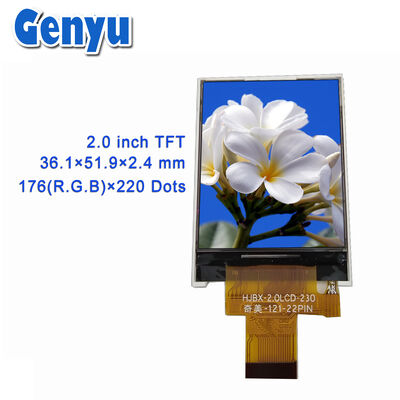

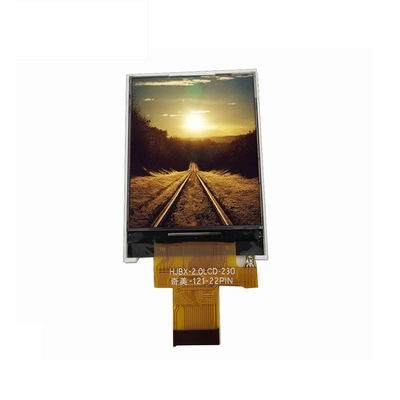

Imágenes del producto

Productos relacionados

Ofrecemos una gama completa de pantallas TFT LCD para satisfacer varios requisitos de aplicación:

Tamaño de la pantalla LCD TFT	0.96", 1.0", 1.06", 1.28", 1.3", 1.44", 1.54", 1.77", 2.0", 2.2", 2.4", 2.8", 2.95", 3.13", 3.2", 3.5", 4.3", 7.0"
Ángulo de visión	IPS Ángulo de visión completo, 12:00, 6:00
Interfaz	RGB, SPI, I2C, 8080, 6800, puerto serie, puerto paralelo, soporte de personalización
FPC	Conector de inserción, tipo de soldadura, soporte de personalización

Para más hojas de datos y muestras, póngase en contacto con nosotros.
