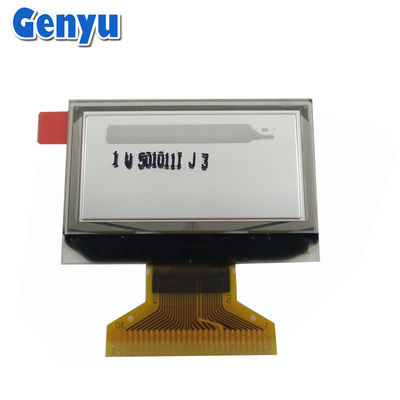

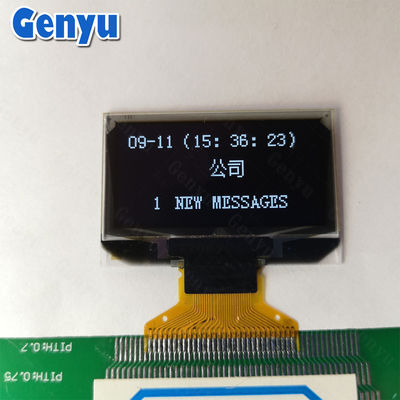

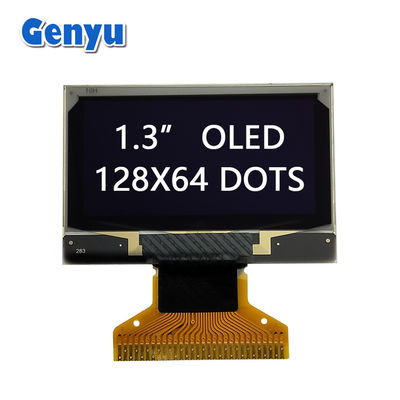

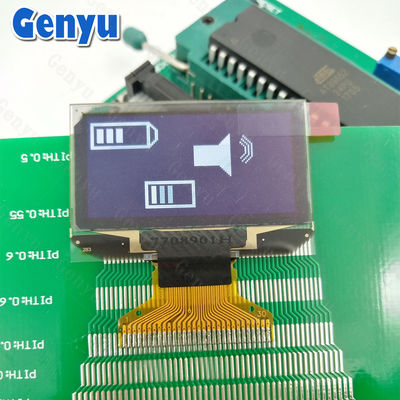

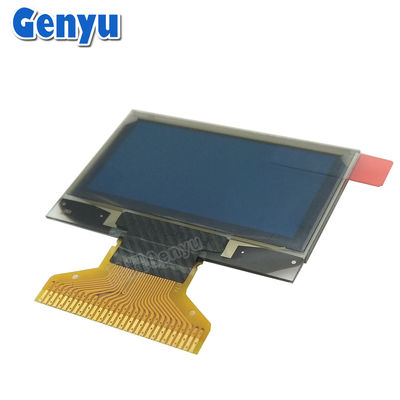

Display OLED de alto contraste de 1,3 pulgadas 128x64 puntos SH1106 30PIN Soldadura FPC

Display OLED de alto contraste de 1,3 pulgadas 128x64 puntos SH1106 30PIN Soldadura FPC

Nombre De La Marca:	Genyu
Número De Modelo:	En el caso de las empresas de servicios de telecomunicaciones:
Cuota De Producción:	100 piezas
Precio:	Negociable
Condiciones De Pago:	T/T, Paypal, Western Union, MoneyGram, tarjeta de crédito
Capacidad De Suministro:	150 mil piezas al mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

RoHS, ISO9001: 2015

Tamaño del panel:

1.3 pulgadas (diagonal)

Resolución:

Puntos 128*64

Muestra el color:

Blanco

IC del controlador:

SH1106

FPC:

30 pines, para soldar

Detalles de empaquetado:

Envases y cajas de cartón

Capacidad de la fuente:

150 mil piezas al mes

Resaltar:

Pantalla OLED de 1

3 pulgadas de alto contraste

Pantalla OLED de alto contraste 128x64

Descripción del producto

1Display OLED de 3 pulgadas Color blanco 128x64 puntos SH1106 30PIN Soldadura FPC

Características clave:

Tamaño de la pantalla- ¿Qué es eso?
ResoluciónPor lo general:128x64 píxeles(monocromo), pero se pueden obtener resoluciones más altas (por ejemplo, 128x128 o 256x128), especialmente para las versiones en color.
El color: El monocromo (blanco y negro) es el más común, pero hay variantes de color (generalmente RGB, a veces con una resolución más alta).
Tecnología: OLED (diodo emisor de luz orgánica), que proporciona un alto contraste, bajo consumo de energía y amplios ángulos de visión.
Brillo: Los OLED generalmente tienen un mayor brillo y contraste en comparación con los LCD, y los niveles de negro sonnegro verdaderoya que los píxeles individuales emiten luz directamente.
Interfaces: Normalmente disponible enI2CyEl SPIcon una capacidad de transmisión superior a 50 WI2Csiendo más común para el cableado fácil.

Parámetros detallados:

1	Nombre de la marca	El genyu
2	Número de modelo	En el caso de las empresas de servicios de telecomunicaciones:
3	Modo de muestra	Diodo emisor de luz orgánico (OLED)
4	El color	Blanco
5	Tamaño	1.3 pulgadas
6	Matriz de puntos	Se trata de un sistema de visualización.
7	Tamaño del módulo	34.5 ((W) x 23.0 ((H) x 1.427 ((D) mm
8	Área de vista	31.42 (W) x 16.7 ((H)En el caso de los
9	Área activa	29.42 ((W) x14.7 ((H)En el caso de los
10	Tamaño de punto	0.21(W) *0.21(H) mm
11	Punto de juego	0.23(W) *0.23(H) mm
12	IC de la unidad	SH1106G
13	Interfaz	Interfaz 6800/8080, interfaz serie de 4 cables, I2C
14	Conector FPC	30PIN, soldadura
15	Válvula de tensión	VDD = 1,65 ~ 3,3 V, Vin = 3,5 ~ 4,2 V
16	Ángulo de visión	160¿ Qué pasa?

Display OLED de alto contraste de 1,3 pulgadas 128x64 puntos SH1106 30PIN Soldadura FPC 0

Las pantallas OLED (de 0,42 pulgadas a 3,12 pulgadas):

Desarrollamos principalmente pantallas OLED de tamaño pequeño y mediano, incluyendo 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7", y 3,12", etc.

Podemos personalizar el FPC, Interfaz, Panel táctil y placa de PCB basado en sus demandas.

Consideraciones de poder:

La mayoría de las pantallas OLED de 1,3 pulgadas pueden funcionar en cualquiera de los dos3.3Vo bien5 V(dependiendo de la versión de la pantalla). Sin embargo, si usted está utilizando un microcontrolador como elLas condiciones de los productos:, asegúrese de alimentar la pantalla OLED con una tensión que corresponda a su requerimiento (3.3V para algunas pantallas).

IC de controlador OLED común para pantallas de 1,3 pulgadas:

Las demás:: Uno de los controladores más comunes utilizados en pantallas OLED de 1,3 pulgadas con resolución 128x64.
El SSD1327: Otro controlador popular utilizado en pantallas similares, especialmente para OLED de mayor resolución o color.
Se aplicarán las disposiciones siguientes:: Se encuentra en algunas pantallas con el mismo factor de forma y resolución o similares.

Pinout para pantalla OLED de 1,3 pulgadas (versión I2C):

Si usted está usando una versión I2C de la1Display OLED de 3 pulgadas(con un controlador comoLas demás:o bienEl SSD1327), el guión típico será:

CCC de riesgo: Fuente de alimentación (generalmente 3,3 V o 5 V).
El GNDEn el suelo.
El SCL: Línea de reloj en serie (I2C).
El SDA: Línea de datos serie (I2C).
RES (reinicio): Pin de reinicio (opcional para I2C).
DC (datos/comando): Pín de datos/comando (utilizado para SPI, generalmente atado a tierra para I2C).

Preguntas frecuentes

1P: ¿Qué productos puede suministrar?

A. 1) Pantalla LCD de segmento personalizado;

2) módulos de visualización LCD de gráficos/matriz de puntos monocromáticos;

3) elModulos de visualización micro OLED;

4) Paneles de pantalla LCD TFT a color;

5) Luzes de fondo LED.

2P: ¿Dónde está su fábrica?

A. No.Nuestra oficina está en Shenzhen, Guangdong y nuestra fábrica está en la provincia de Jiangxi.

3P: ¿Ofrecerá una muestra gratuita?

R: Para la primera cooperación, se cobrarán las muestras y el importe se devolverá en la fase de pedido masivo.

4P: ¿Cuál es el plazo de entrega?

R: Para pedidos pequeños: 7-15 días. Para producción en masa: 25-30 días.

5P: ¿Puedo obtener un precio más bajo para pantallas OLED?

R: Sí, precio más barato con pedidos de mayor/mayor cantidad.

6P: ¿Cómo controla la calidad de los productos?

R: Todos los productos se inspeccionan al 100% antes del envío.
